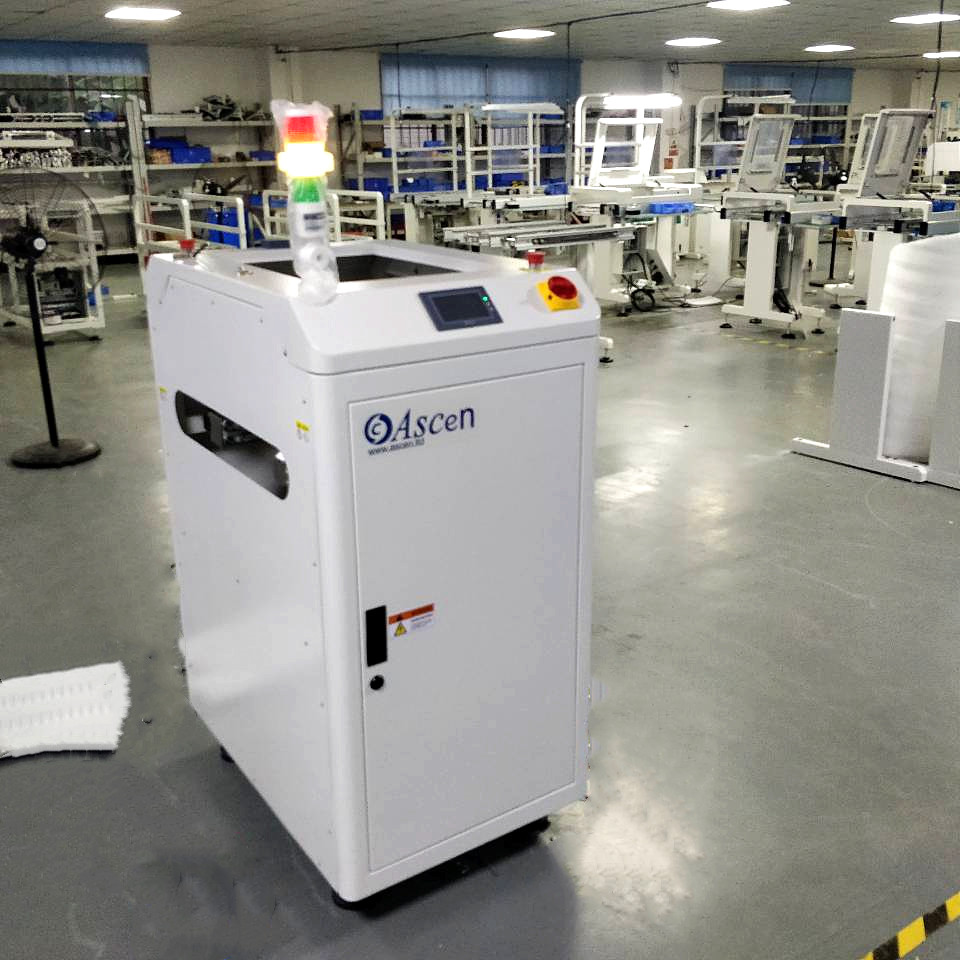

SMT翻板机说明书  PCB翻板机说明书

来源:常见问题 日期:2019-08-20 人气:




   绪言:
欢迎使用东莞市雅瑟实业有限公司为你提供的电子设备!
 本手册提供给使用者安装、操作、异常故障诊断排除及日常维护相关注意事项,为了确保能正确的安装及操作本设备,请在使用之前详细阅读本使用手册,并请妥善保存及交由该机器的使用者。




目  录
一、 应用介绍
二、 设备特点
三、 主要技术参数
四、 操作步骤
五、 维修与保养
六、 常见故障排除
七、 注意事项
八、 电路图





一、 应用介绍
本机适用于全自动PCB贴片线和插件线上,
如:1)PCB正反两面插件贴片作业中的PCB板顶面与底面自动翻转。
2)可用于PCB单面作业时,两条线体之间的连接和PCB传送。

二、 设备特点
ü 采用PLC加人机控制,使本机易操作且工作可靠。
ü 翻转后PCB板就在出口位可立即出板,缩短了工作周期,使之具有高效性,构思新颖。
ü 传送导轨单边上下传动带由两套电机驱动,使PCB在传送过程当中平稳,把磨擦降至最少,结构精巧。
ü 导轨宽度调节简单易行,能适应不同宽度尺寸的PCB。
ü 直通、翻转工作模式选择,使之安装适应性好,无特殊安装要求。
ü 翻转动力为SMC进口气缸供给,使用寿命长。
三、 主要技术参数
型号 Model GBL-250
外形尺寸 Overall Dimension 600mm(L)*750mm(W)*1400mm(H)
控制元件 Control System PLC、触摸屏
PCB板尺寸 PCB Size 50*50*0.8(mm)-250*330*2(mm)
PCB板传输方向 PCB Conveyor Direction Left to Right(Option Right to Left)
传输高度 Conveyor Height 920±20(mm)
电源 Power AC220V,50/60HZ
重量 Weight 150kg
功率 Power Consumption 0.3kw
气压 Air pressure 0.4~0.6Mpa


四、 操作步骤

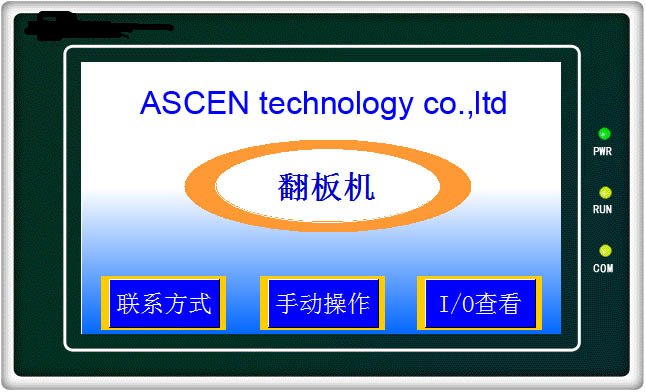

图一:开机界面
1.此为开机界面,在刚上电时首先显示此画面;
2.在此画面点击中间图像部分才可以进入自动操作界面,
3.有任何问题请和我们联系,各种联系方式均在屏幕上有显示,我们将随时恭候您的垂询!!!!!!
4.进入手动界面请点击“手动操作”按钮即可进入手动界面;
5.如果想进入IO界面请点击“I/O查看”键








图二:手动界面
1. 此为手动操作界面;
2.翻转/回翻——按压“翻转”键时导轨以逆时针方向旋转,当翻转到位后停止,此时再按压“翻转”键导轨也无法再有翻转动作。按压“回翻”键时导轨以顺时针方向旋转,当翻转到位后停止,此时再按压“回翻”键导轨也无法再有回翻动作。
3.导轨传送——按压“轨道正传”或“轨道反传”键时如果传送导轨在翻转到位或回翻到位的话传送导轨将做相应的传送动作。
6、阻挡调整——按压“阻挡气缸”如果传送导轨在翻转到位或回翻到位的话阻挡将做相应的传送动作,如果传送导轨不在翻转到位或回翻到位的话阻挡将在上升位置而不能下降。
7、翻转/直通调整——在屏幕的右上部有功能转换键,点击相应位置即可进行功能的转换。
8、气缸夹紧——按“翻转夹紧”或“回翻夹紧”,料箱在翻转位或回翻位进行夹紧。

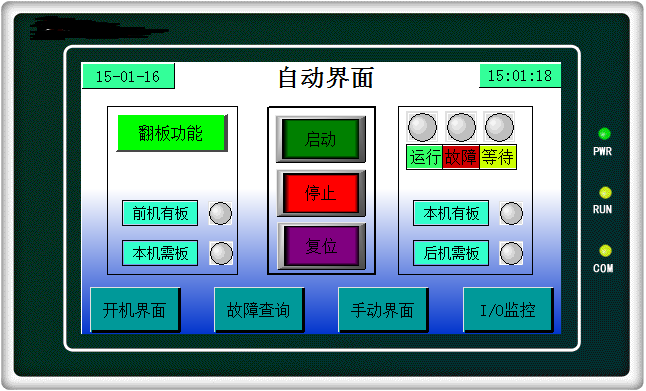

图三:自动界面
1. 此为自动操作界面;
2.进入此画面后点击“起动”键进入运行状态,进入运行状态后三色灯的绿灯闪亮,表示已经进入自检状状态,当绿灯转为长亮时既进入自动运行状态;
3.在此界面随时随地可以监控到设备的运行情况和前后机的联机信号状态。

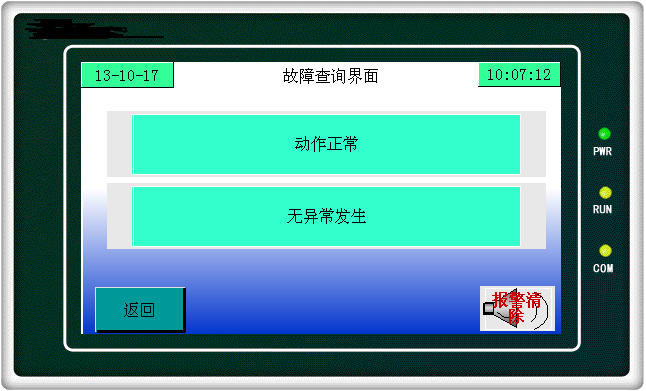

图四:故障查询界面
   1.此为故障查询界面;
   2.进入此界面后可以直接看到机台的运行状态,在有故障时此界面还可以显示出故障的具体事项;
   3.第一栏——显示当前故障的内容;
   4.第二栏——显示故障可能发生的部位和一些常见的故障的处理办法;
   5.如果已经了解故障的相关信息,并且已经将故障排除,请点击“报警清除”键来进行报警的复位;
   6.清除报警后点击“返回”键进行相的操作。






图五:I/O界面
 1.此为对I/O界面。
 2.在此界面可以监控到设备的输入输出状态。
 3.完毕后点击“返回”进行相关的设备运行的操。
五、 维修与保养
   为确保本设备正常工作,避免故障发生,需定期对设备进行安全检查和润滑。
1) 由于翻转频繁,应定期给轴承润滑,确保翻转灵活。
2) 定期检查有杆气缸及油压缓冲器的可靠性。
3) 导轨两端的光感,必须保证清洁、完好。
4) 定期检查导轨端的阻挡气缸的可靠性。
5) 定期检查各部位紧固螺钉,不得有松动现象。
6) 长期使用后传送皮带会变松,应采取张紧措施或更换。
六、 常见故障排除
² 导轨无法翻转和回翻
故障原因:
1. 机械部分被卡住
2. 电路部分存在断路
3. 相关保护光电异常
故障查询方法:
1. 检查链条及其传动结构
2. 检查线路部分是否有断路现象
3. 检查相关感应器是否存在异常
² 翻转定位回翻定位和阻挡气缸不能动作
故障原因:
4. 气源异常异常
5. 气缸和传动部分被卡
故障查询方法:
1. 检查气源是否气压过低或调整不当
2. 检查相关传动部件
² 不能进出板
  故障原因:
1. 联机信号异常
2. 阻挡异常
3. 传送电机异常
  解决办法:
6. 检查连机信号
7. 检查气源是否气压过低或调整不当
8. 检查线路部分是否有断路现象
七、 注意事项
a) 为确保本设备正常工作,安装时必须调整脚杯,使本设备保持水平。
b) 如果客户自动搬运本设备,请选用载重容量大于500kg的搬运设备。
c) 在维修过程中,若需将手伸进升降机范围内,必须先切断电源,以免发生危险。
d) 如果本设备在自动模式下被中断或突然断电而产生停机,在重新开机前,请将未完全推出的PCB板取出,并必须先按复位(RESET)开关。
e) 应将本设备安装在满足如下环境要求的位置。
1:温度在20~90%,并无露珠。
2:震动小。
3:无灰尘及烟雾。
4:地面应足够坚实,以承受的起机器的重量。
5:无电磁波干涉。
6:周围环境无易燃、易爆式腐蚀性气件。

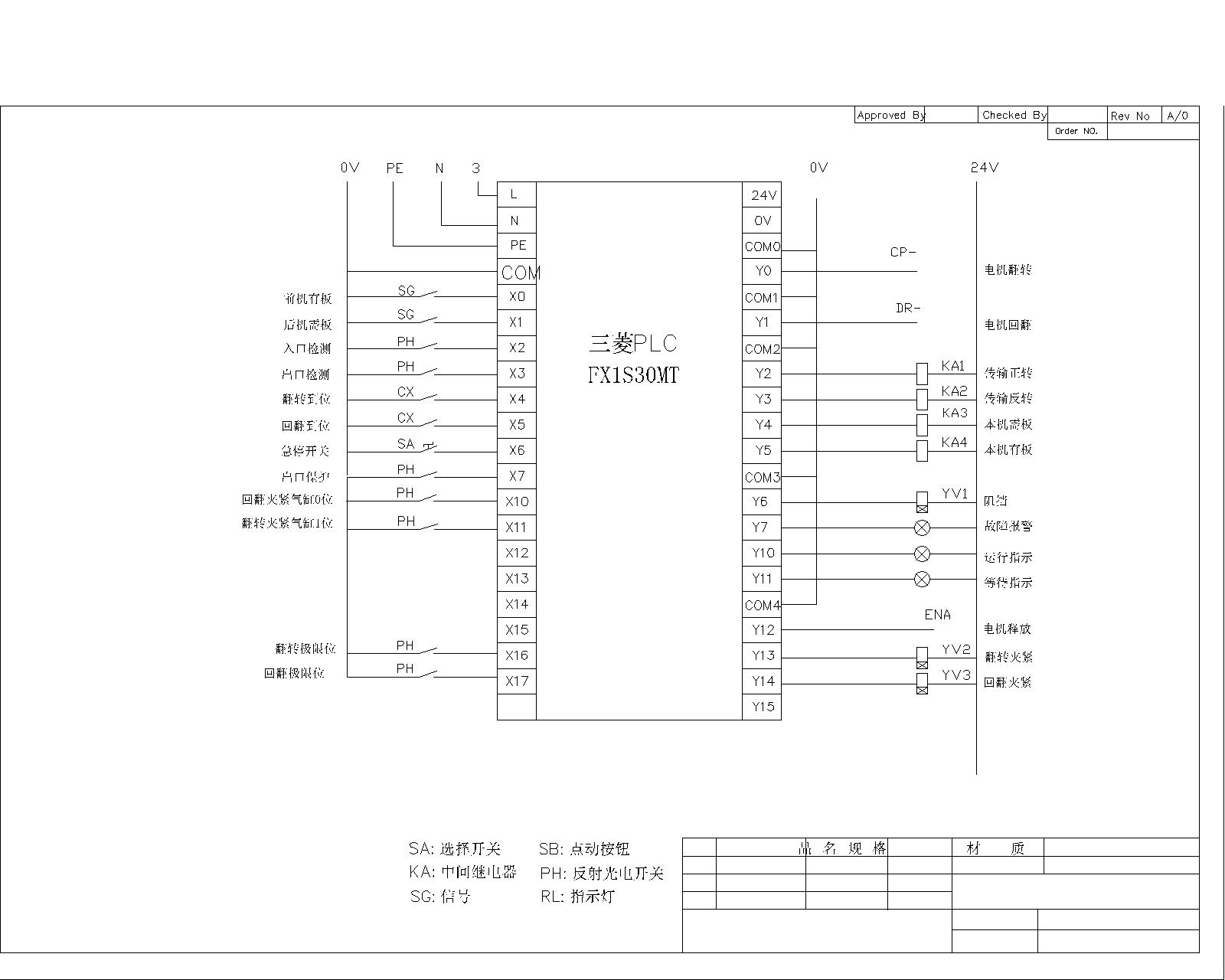

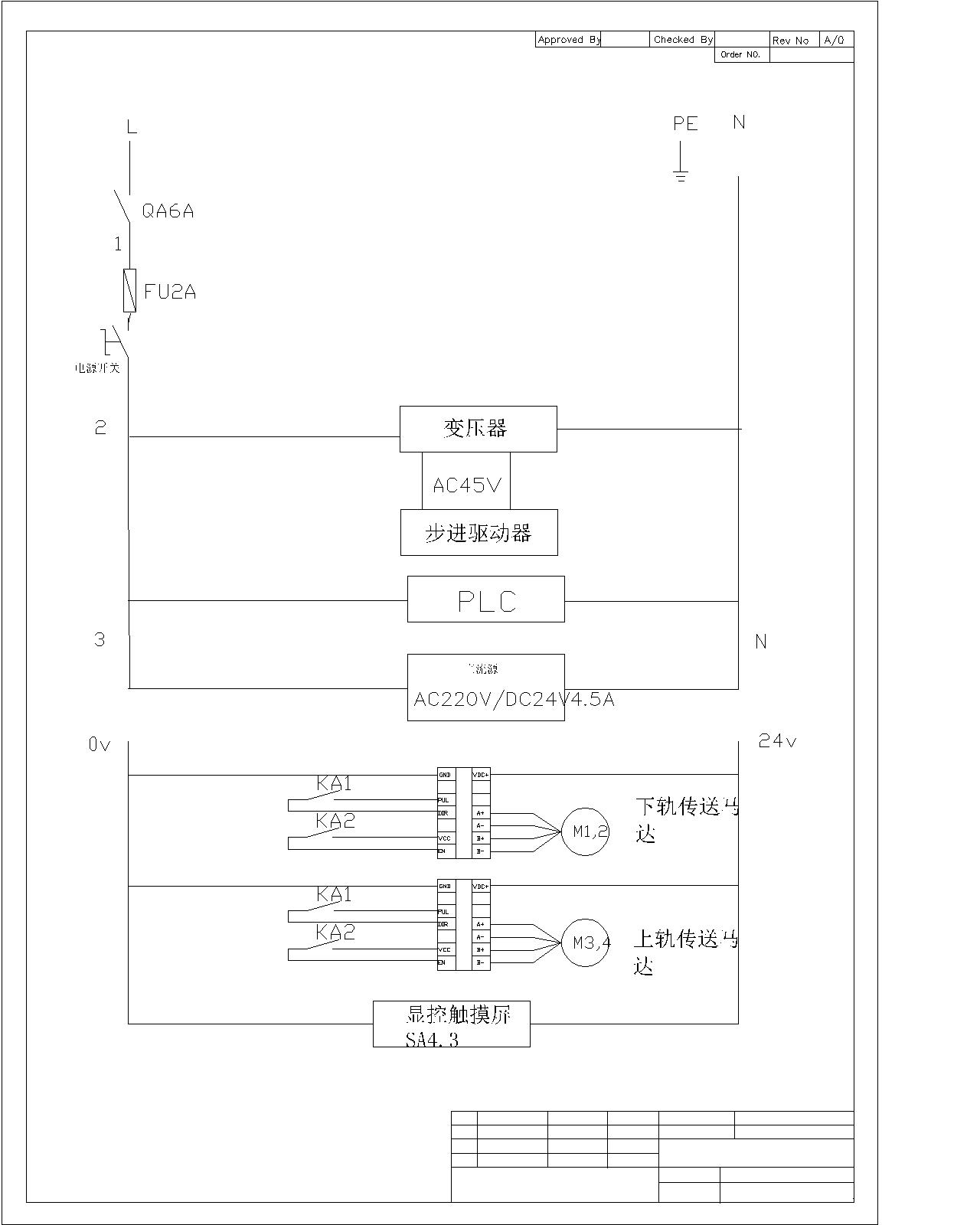

八、 电路图
