走刀式PCB分板机的介绍及操作说明
设备介绍：
走刀式PCB分板机采用了上圆刀下直刀设计，割板时将需要切割的线路板 v-cut 放在直刀上，手拿着线路板不动，通过脚踏开关控制圆刀走动，将板切断分开。这样设计的好处在于线路板在切割过程中处于静止状态，不会因为线路板在切割时发生碰撞等情况影响线路板的质量。
适用板型：这款走刀式割板机适合各种玻纤板，FR-4 板、FR-1 板等，相对来说硬度没有铝基板等大的基板，对于双面带有元器件的 PCB 板，采用这款设备分板尤其适合。由于这款机器切割时只用一组刀使板切断，切割时压力比较大，对于一些硬度不高，易变形的板，这款机器就不适用。

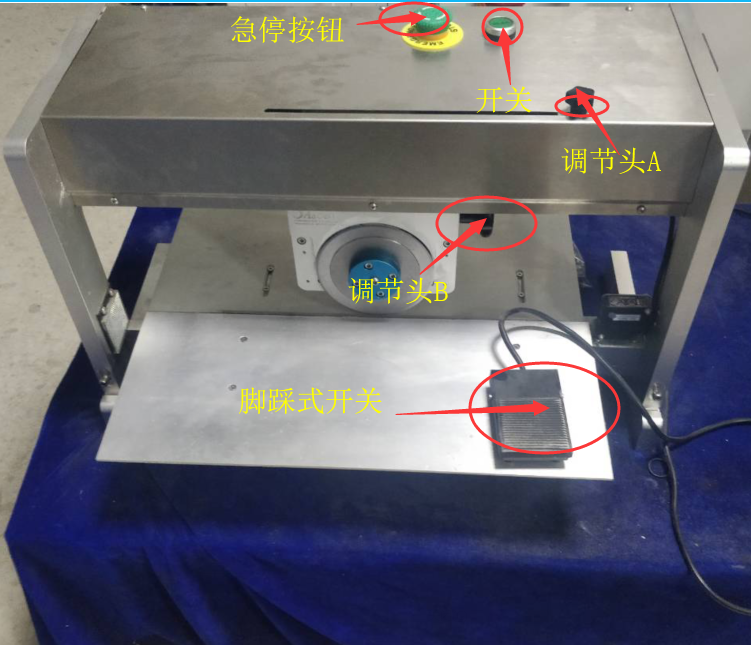

走刀式机器零件介绍：
急停按钮：急停按钮就是当发生紧急情况的时候可以通过快速按下此按钮来达到保护的措施。顺时针或按照紧急按钮箭头方向旋转45°就能使急停按钮弹起来。
开关:开关的作用就是控制机器的开启与关闭。
调节头A：调节头在这里是用来固定感应器和调节感应器位置的，通过挪动调节头改变感应器的位置而控制圆刀行程。
脚踩式开板：脚踩式开关就是用来控制圆刀往返运行的。

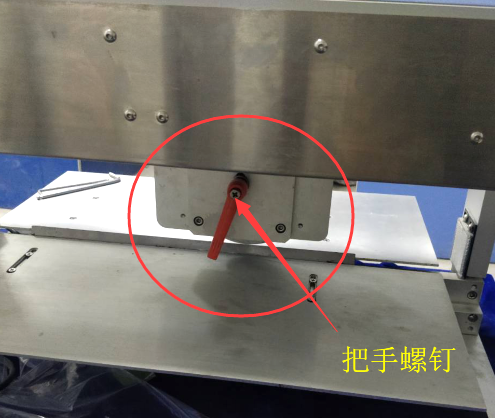

把手螺钉：固定圆刀，使圆刀在运行过程中不会前后晃动。主要作用就是配合调节头B调节圆刀与直刀之间的距离

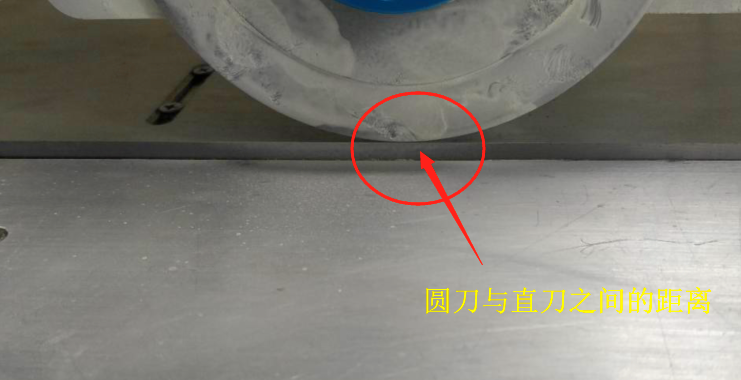

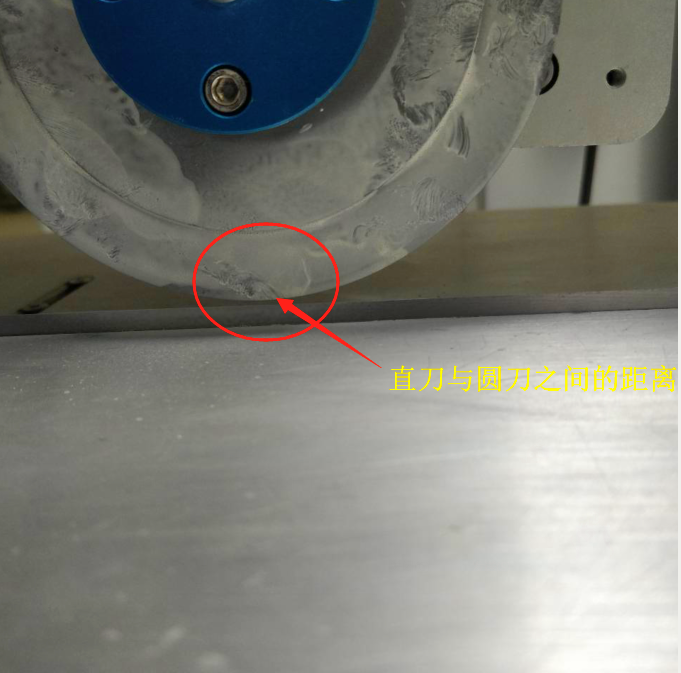

调节头B:用来调节圆刀和直刀之间的距离，如下图所示（两张图片对比）
走刀机使用流程：
1调节调节头A，将感应器挪到合适的位置（即大于线路板长度的位置);
2将脚踩式开关放在脚方便踩踏的地方；
3接通电源，按下开关，给机器供电;
4将线路板v-cut放在直刀上（线路板v-cut必须放在直刀上，不能有偏斜，超出直刀直径）；
5用脚踩一下脚踩式开关，然后将脚抬起，圆刀片就会自行运转切割线路板
走刀机注意事项：
1禁止触碰刀片，避免误伤。2切线路板时，一定要抓紧线路板，在圆刀切割时不会出现倾斜。
3v-cut一定要对准直刀刀刃，不能出现倾斜。
4要切的线路板长度小与直刀长度。
5线路板切割时v-cut必须全部放在直刀长度范围内。
