目 录
一、 应用介绍
二、 结构原理
三、 操作说明
四、 设备特点
五、 主要技术参数
六、 维修与保养
七、 常见故障排除
八、 注意事项
应用介绍：
三刀机是一款将板通过三次切割而使板切断的设备，该设备通过三组刀片使板通过时不会一次性被切断，从而导致板在切割时因压力过大导致板变形的实用性设备。通常情况下用于切割铝基板、铜基板、FR1～4、玻纤板
结构原理：
三刀机结构原理十分简单，主要是通过电机转动，使下刀片主动旋转，当板通过时由于两刀片之间的距离小与板的厚度，所以上下两片刀片就会给板一个应切力，促使板随刀片转动方向一起移动，当板经过三组上下间距越来越的刀片后，板就会通过三次切割而被切断

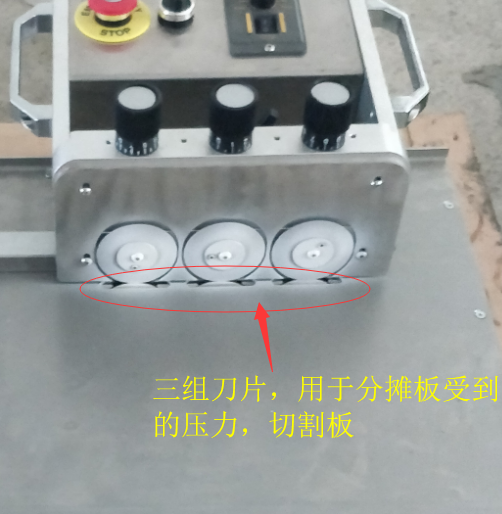

三刀机结构图如下：
三刀机操作说明：

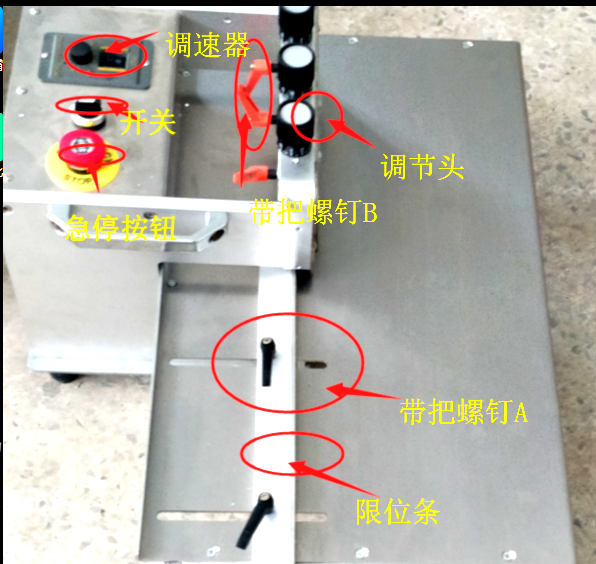

机器零件详细说明:

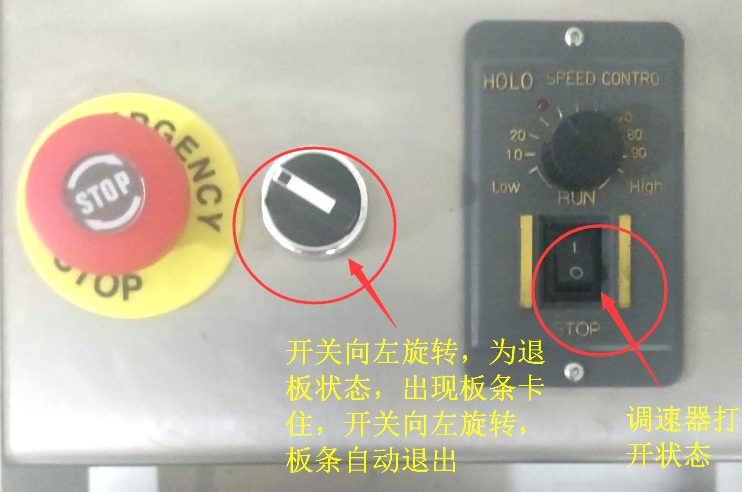

调速器：调速器是改变刀片速度快慢的，通常情况下，转速达到20-40就可以了，转速太大，切割时刀片带动板速度就会越快，就会产生推力，导致板切断后因为推力过大容易造成板受到碰撞而导致板变行，太慢就会导致产品生产效率降低。开关：控制刀片左右转动以及启动，切割产品时控制刀片顺时针转动;当产品通过三张刀片时卡住了，未能通过，控制开关使刀片逆时针旋转，把产品退出来
急停按钮：紧急开关，快速切断电源，使刀片瞬间停止转动。
带把螺钉B：使刀片固定在某一个合适位置，拧松带把螺钉B，就会使刀片松动，主要是用来配合调节头调节上下刀片之间距离
调节头：在带把螺钉B松动的情况下通过旋转调节头控制上刀片与下刀片之间距离，若带把螺钉B没有松动，调节头则拧不动。
带把螺钉A：主要是用来固定限位条的，当拧松带把螺钉A时，限位条就会挪动，固定带把螺钉A时，限位条就被固定而不会挪动。

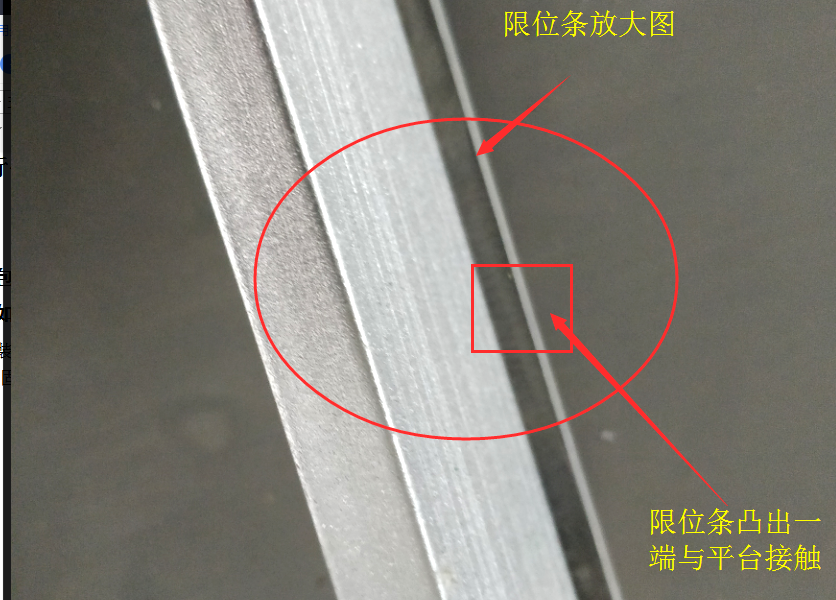

限位条:限位条的作用就是用来给产品定位的，产品通过三张刀片时，如果没有限位条定位，因为产品接触刀片时会有一个很大的拉力，容易导致产品因切割没对准切割槽而损坏。
机器使用流程：
通常情况下，本公司出产产品一般都是可以直接投入生产使用，不需要再进行任何调试(除限位条以及加长平台因为运输问题需要进行简单安装外)
本产品拆包装后首先需要对限位条以及加长平台进行安装，安装操作过程简单，安装步骤如下：

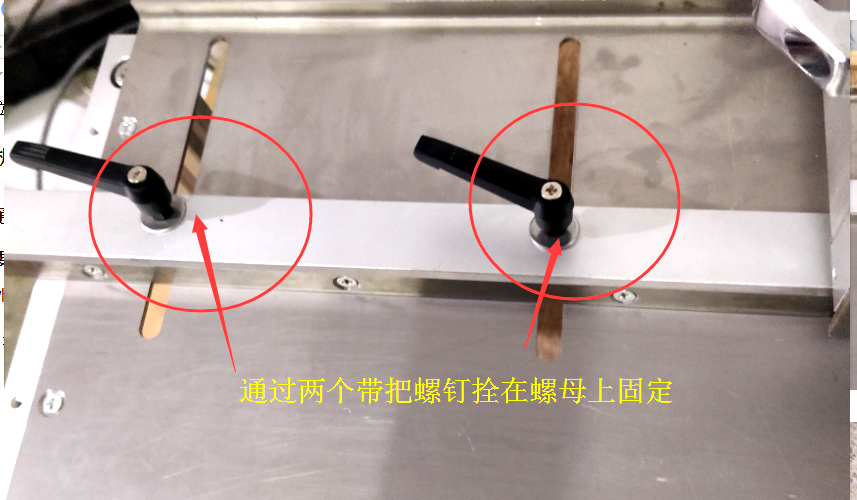

1限位条安装位置，限位条上面有两个通孔，分别对应平台两个U型槽，通过带把螺钉与螺母使限位条固定在U槽中，如下图所示:

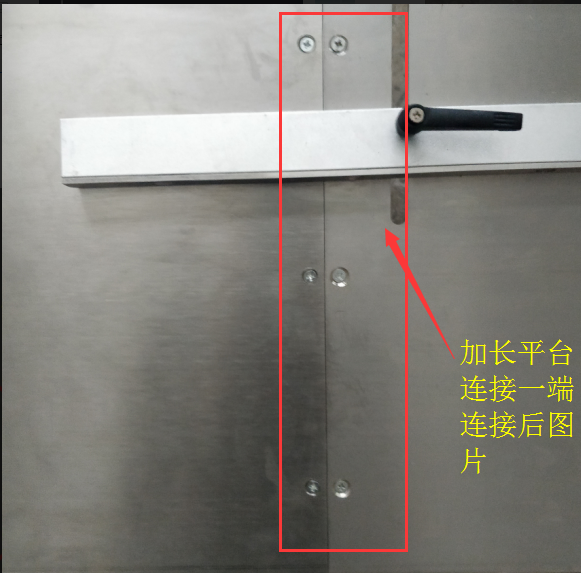

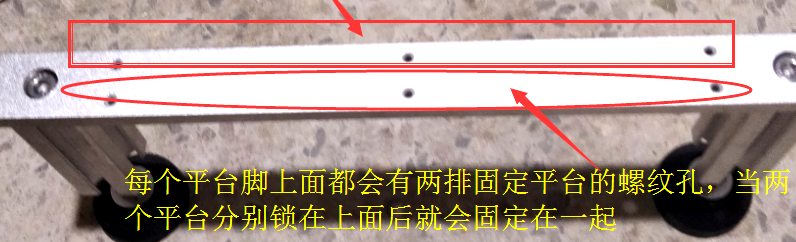

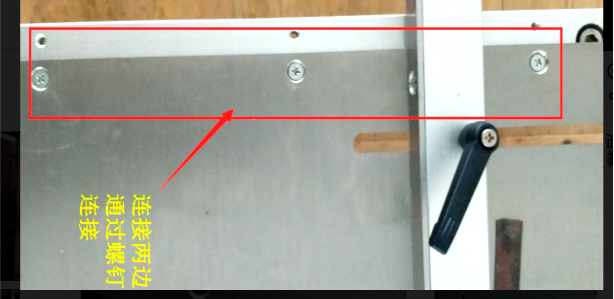

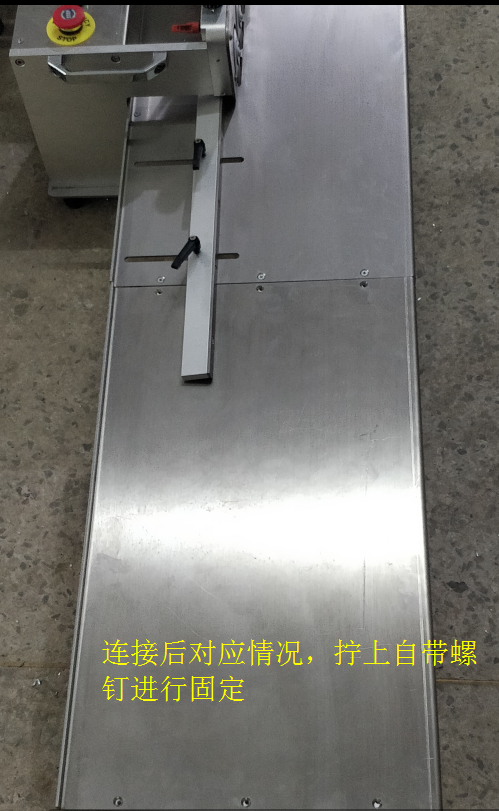

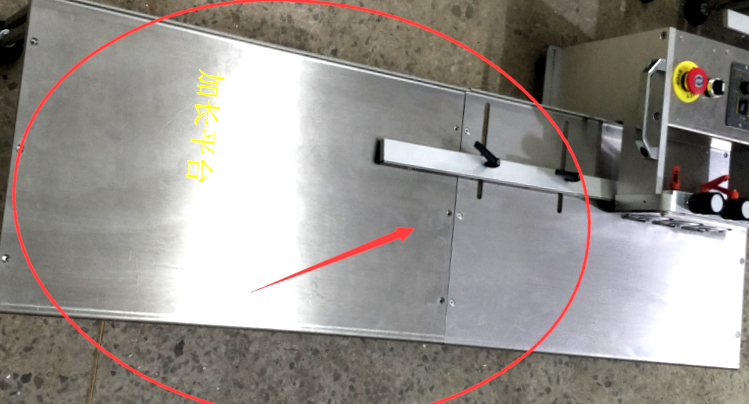

2，平台与平台之间是通过一个平台脚之间的连接固定在一起的，通常情况下本机器自带一张平台以及一个平台脚，是用来固定在三刀机左边，满足过长的产品需要，该加长平台长600mm，如觉得该平台满足不了需求，本公司可选择自由定制，安装平台如下图：
平台安装后，就可以进入使用了。
三刀机操作步骤流程：

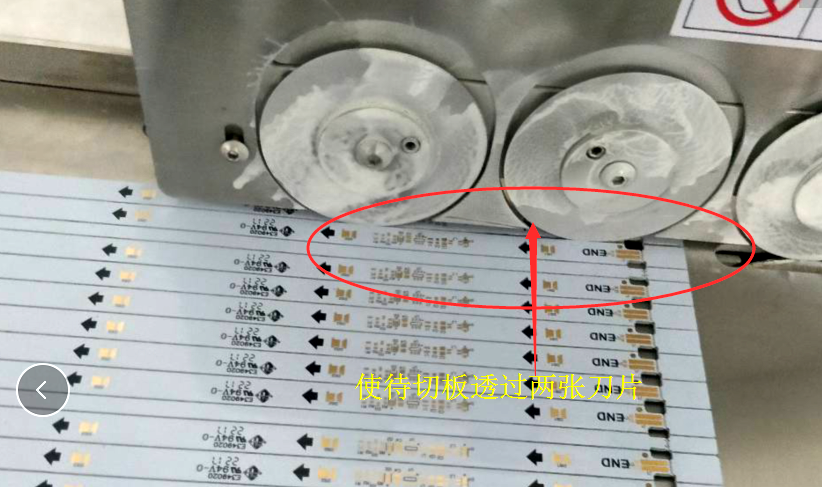

1将待切板通过三刀机前两张刀片，然后拧松限位条上面的带把螺钉，使限位条与板重合，如下图：
2将带把螺钉拧紧，打开调速器，旋转开关，使开关向左旋转，将板自动退出来，然后将开关向右拧动，使刀片向右旋转。
3将待切板靠紧限位条，向三组刀片方向移动，当待切板接触第一张刀片时，刀片产生拉力，将板自动通过三张刀片，该过程十分顺畅，若切板过程中出现卡住，停顿等情况，应及时调整刀片，若没出现相关问题则可正常使用，进行生产。
三刀分板机功能特点：
1、电路板切割由六片刀片完成，上下两片为一组，构成一个切割单元。从左往右分别分为A、B、C、三组，通常情况下A组切割大概40%，B组大概40%，C组直接将剩余大概20%切断，整个切割过程分为三个阶段，由于每次的切割量很小，因此切割过程中产生的应力较传统的一次切断方式减少了80%以上，分割好的电路板边缘平整光滑，板面非常平整，不扭不翘。三刀分板机技术参数：
分板长 : 不限 工作温度 :10~35℃分板厚度: 0.5~3mm
被切割电路板材质 : 铝基板 FR-4 玻纤板等
分板速度 : 80, 120, 200, 300mm/秒
分板效率：0-1000mm/s
整体尺寸：1200mm(长)*490mm(宽)*320(高)
重量 ：41kg
电源 ：220V/50HZ，40W
存储温度 ： -20~50℃
V-CUT槽周围零件受到的限制:V-CUT槽左右侧宽度不限
2、由于多次切割的缘故，切割过程非常平稳，大大提高了V-CUT槽的定位能力，即使切V-CUT槽很浅的电路板，也不会出现V-CUT槽从导向刀跳出来的情况，避免产生不良。
3、由于刀片切削力小，刀片耐用度大大提高，降低了使用成本。
4、适用于分割LED铝基板 、铜基板、发光管、灯条板、显示板等超长板子专用。
质保：整机一年，主板电路系统三年，终身维护。
维修与保养：

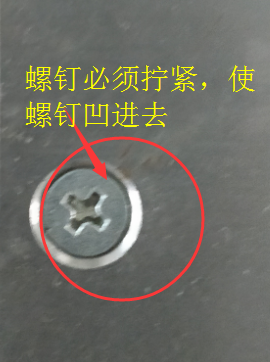

1定期检查固定刀片的圆头螺钉·，避免螺钉松动，影响产品精度。
2检查平台是否有倾斜，固定平台的螺钉是否有松动。
3定期给轴加固态润滑油或机油，减少摩擦，避免轴因为生锈影响精度。
常见故障排除：
1刀片出现抖动：首先考虑固定刀片的螺钉是否有松动，若无送动，则有可能是轴松动，需要拆机轴固定紧；
2板切不断：①考虑是不是因为刀片用的时间太长了,导致刀片磨损太大;
②考虑是不是有刀片松动,卡板
③若是刚换板则考虑是不是由于板的厚度不一样,调节最后一张刀片过切多少
注意事项
1切板前注意查看限位条是否通过带把螺钉A固定好了，通过摇晃限位条进行检查，若有松动，及时调整并拧紧带把螺钉A
2检查带把螺钉B是否拧紧，若带把螺钉B没拧紧容易造成上刀片晃动，影响精度。
3切勿用手触摸刀片，避免割伤
4注意调速器转速，不宜太快
